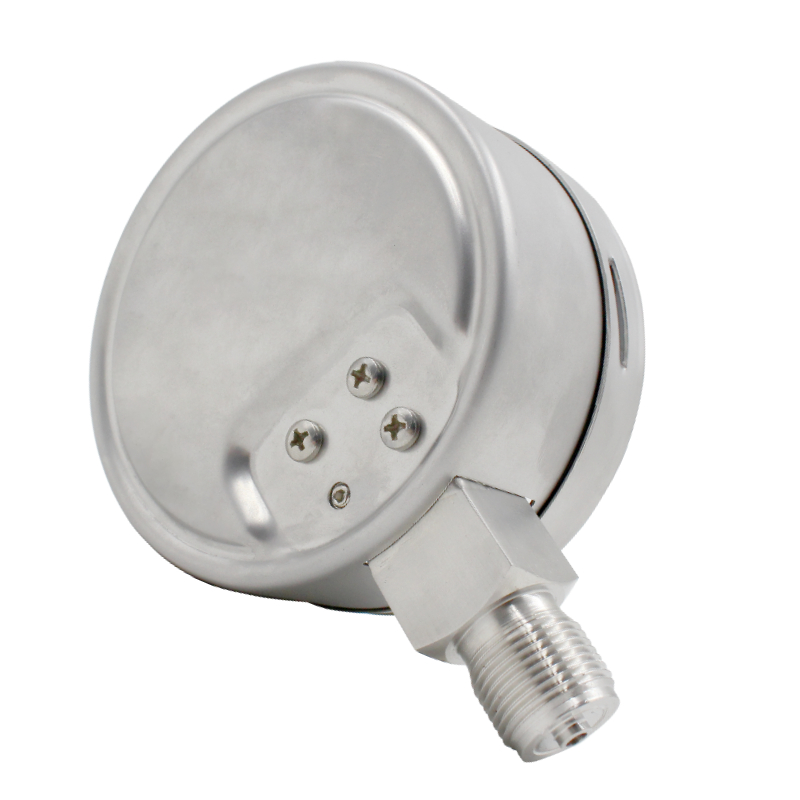

100MM径向全钢微压表

产品型号:100YEBF02

产品详情

产品应用:

微压表又称膜盒压力表,适用于测量对不锈钢无腐蚀作用、无爆炸危险气体的微压或负压,以及测量管道终端风压及微小压力的显示,也用于测量锅炉通风、管道终端气压力显示,如工业加热系统、瓦斯燃烧设备、调压箱、调压站、燃烧器、风机、包装设备、烘焙设备、烘干隧道炉等,以及医用行业呼吸机、麻醉机等器械设备领域。带有过压保护功能,可有效防止过压造成仪表损坏,延长仪表使用寿命。


参数描述:

表壳直径

100MM

表壳材质

SUS-304不锈钢

膜盒材质

SUS-304不锈钢

接头螺纹

SUS-304不锈钢 ,1/2PT、G1/2、M20*1.5等或非标定做

量程范围

0~5...10...15...30...50...60KPa等

压力单位

kpa、mbar、mmh20、mmaq、cmH2O、PSi、inHg等

精度等级

±2.5%、±4%

环境温度

温度-25℃~70℃,相对湿度小于80%

工作温度

使用温度偏差偏离20±5℃,其温度误差不大于0.4%/10℃

结构原理

微压表由测量系统(包括接头、波纹膜盒等)、传动机构(包括拨杆机构、齿轮传动基于波纹膜盒在被测介质的压力作用下,其自由端产生相应的弹性变形,再经齿轮传动机构的转动并放大,由固定于齿轮轴上的指针逐将被测值在刻度盘上指示出来,(在结构上带有有调零装置,可以方便将指针调整到零位)。



注意事项:

1.需选择使用(操作)压力1.5~2倍压力之压力表最佳

2.牙口使用 :若为锥牙(PT.NPT)须在牙上绕上3~4圈止泄带,或为平牙(PF.PS)则不用止泄带,需用止漏垫片。

3.仪表必须垂直:安装时应使用扳手旋紧,不应强扭表壳;运输时应避免碰撞。

4.仪表使用宜在周围环境温度为-25~55℃。

5.使用工作环境振动频率<25HZ,振幅不大于1mm。

6.仪表使用范围,应在上限的1/3~2/3之间。

7.在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置。

8.仪表应经常进行检定(至少每三个月一次)
