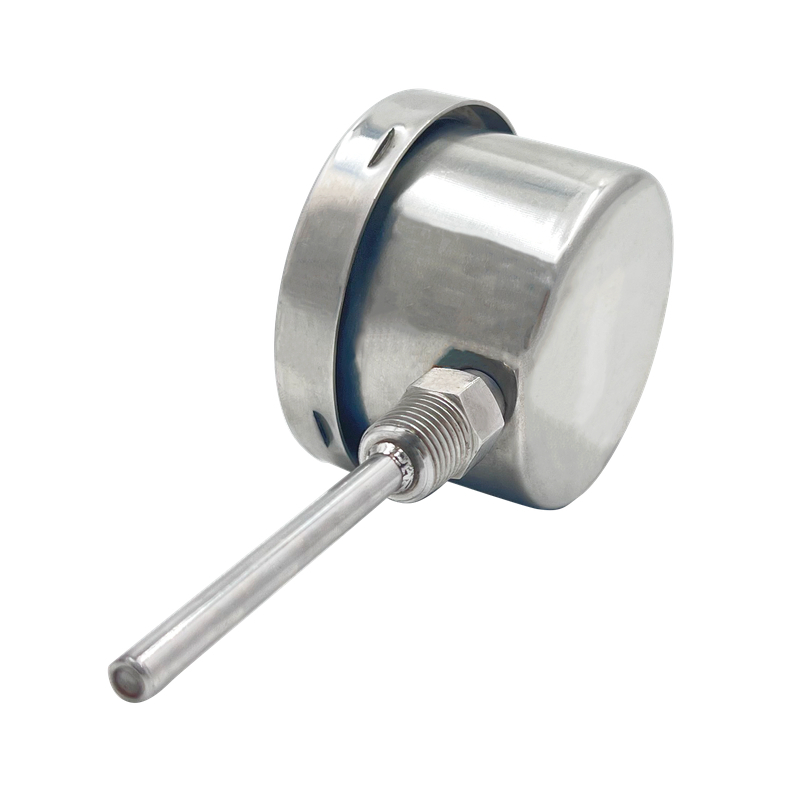

60MM径向全钢温度计

产品型号:WSS311-01

产品特性:迅速测温,反应灵敏,高清刻度线读数直观、精准,全不锈钢材质防腐蚀,不易生锈,重复性好


产品详情

产品应用:

        双金属温度计是一种适合测量中、低温的现场检测工业仪表,可用来直接测量并显示气体、液体和蒸汽的温度。双金属温度计具有无汞害、易读数、防水、 防腐蚀、耐震动等优点,广泛应用水电站、机械、化工、纺织、石油、食品等工业和科研部门。


参数描述:

表壳直径

60MM

测温范围

0~400℃

表壳材质

SUS-304不锈钢

探杆材质

SUS-304不锈钢

测温杆长度

50~250MM,也可按要求定制

接口螺纹

1/4PT 、3/8PT、1/2PT、M14*1.5等

角度调整误差

角度调整误差应不超过其量程的1.0%

回差

温度计回差应不大于基本误差限的绝对值

精度等级

±2.5%

结构原理

双金属温度计是将绕成螺纹旋形的热双金属片作为感温器件,并把它装在保护套管内,其中一端固定,称为固定端,另一端连接在一根细轴上,称为自由端。在自由端线轴上装有指针。当温度发生变化时,感温器件的自由端随之发生转动,带动细轴上的指针产生角度变化,在标度盘上指示对应的温度。


注意事项:

● 双金属温度计使用和维护

1.金属温度计在保管、安装、使用及运输过程中,应尽量避免碰撞保护管,切勿使保护管弯曲、变形。安装时,严禁扭动仪表外壳; 仪表应在-30℃~80℃的环境温度内正常工作;仪表经常工作的温度最好能在刻度范围的1/2~3/4处。

2.对双金属温度计的安装,应注意有利于测温准确,安全可考及维修方便,而且不影响设备运行和生产操作.要满足以上要求,对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电阻.浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电阻的标准插入深度为100mm;

3.假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电阻插入深度1m即可.

4.当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管.
